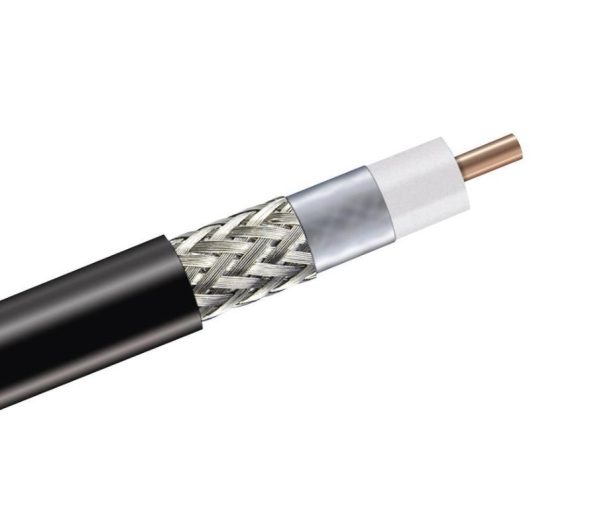

RF Koaksiyel Kablolar
GSM ve RF projelerinde anten, cihaz ve dağıtım bileşenleri için 50 Ohm koaksiyel kablo seçenekleri.
Bu ürün, saha ölçümü ve RF mühendisliği kapsamında projeye özel olarak sunulur. Fiyat; cihaz, anten, kablo metrajı, dağıtım bileşenleri ve uygulama koşullarına göre belirlenir.
RF Uzmanından Teklif İsteyin- Açıklama
- Değerlendirmeler (0)
Açıklama
Profesyonel RF Kabloları
Kablo seçimi; frekans, metraj, sistem gücü, güzergâh ve kabul edilebilir RF kaybına göre yapılır.
Kablo Seçenekleri
- LMR-240: kısa ve orta mesafeler
- LMR-400: uzun ve kaybın kritik olduğu hatlar
- 5D-FB: standart ve orta mesafeli hatlar
- 7D-FB: performans ve maliyet dengeli projeler
- Empedans: 50 Ohm
- Standart veya proje ölçüsünde metraj
Konnektör, splitter ve kıvrım kayıpları toplam RF hesabına dahil edilmelidir.
RF Koaksiyel Kablo Kayıp Tablosu
LMR-240, 5D-FB, LMR-400 ve 7D-FB kabloların 100 metre hat uzunluğundaki tipik zayıflama değerlerini karşılaştırın. Daha düşük dB değeri, kabloda daha az RF sinyal kaybı anlamına gelir.
| Frekans | LMR-240 | 5D-FB | LMR-400 | 7D-FB |
|---|---|---|---|---|
| 800 MHz | 23,4 | 18,9 | 12,0 | 12,8 |
| 900 MHz | 24,8 | 20,2 | 12,8 | 14,1 |
| 1800 MHz | 35,6 | 29,7 | 18,6 | 21,7 |
| 2100 MHz | 38,6 | 33,1 | 20,4 | 23,9 |
| 2600 MHz | 43,4 | 36,9 | 22,8 | 26,6 |
| 3500 MHz | 51,0 | 43,0 | 27,2 | 32,6 |
Değerleri Nasıl Yorumlamalısınız?
Tablodaki rakamlar kablonun kendisinde oluşan tipik kaybı gösterir. Gerçek proje kaybına kablo uzunluğunun yanı sıra konnektör, adaptör, splitter ve montaj kayıpları da eklenmelidir. Örneğin 50 metrelik hattaki kablo kaybı, tabloda belirtilen 100 metre değerinin yaklaşık yarısıdır.
Teknik not: Değerler yaklaşık +20/+25 °C koşullarındaki üretici verileri ve aynı üretici zayıflama eğrilerinden hesaplanan ara frekans noktalarıdır. İletken malzemesi, üretici toleransı, kablo revizyonu, sıcaklık, kıvrımlar ve montaj kalitesi sonucu değiştirebilir. Nihai RF proje hesabında kullanılacak kablonun güncel veri sayfası esas alınmalıdır.
