Referanslar ve Kurulumlarımız
Gerçek GSM Sinyal Güçlendirici Uygulamaları
Mağaza, depo, fabrika, ofis, villa, şarj sahası ve otoparklarda gerçekleştirdiğimiz seçilmiş kurulumları inceleyin.
Seçilmiş uygulamalar
Gerçek kurulumlarımız
Aşağıdaki fotoğraflar uygulama sahalarımızdan alınmıştır. Her kartta seçim kararını etkileyen temel teknik bilgiler yer alır.

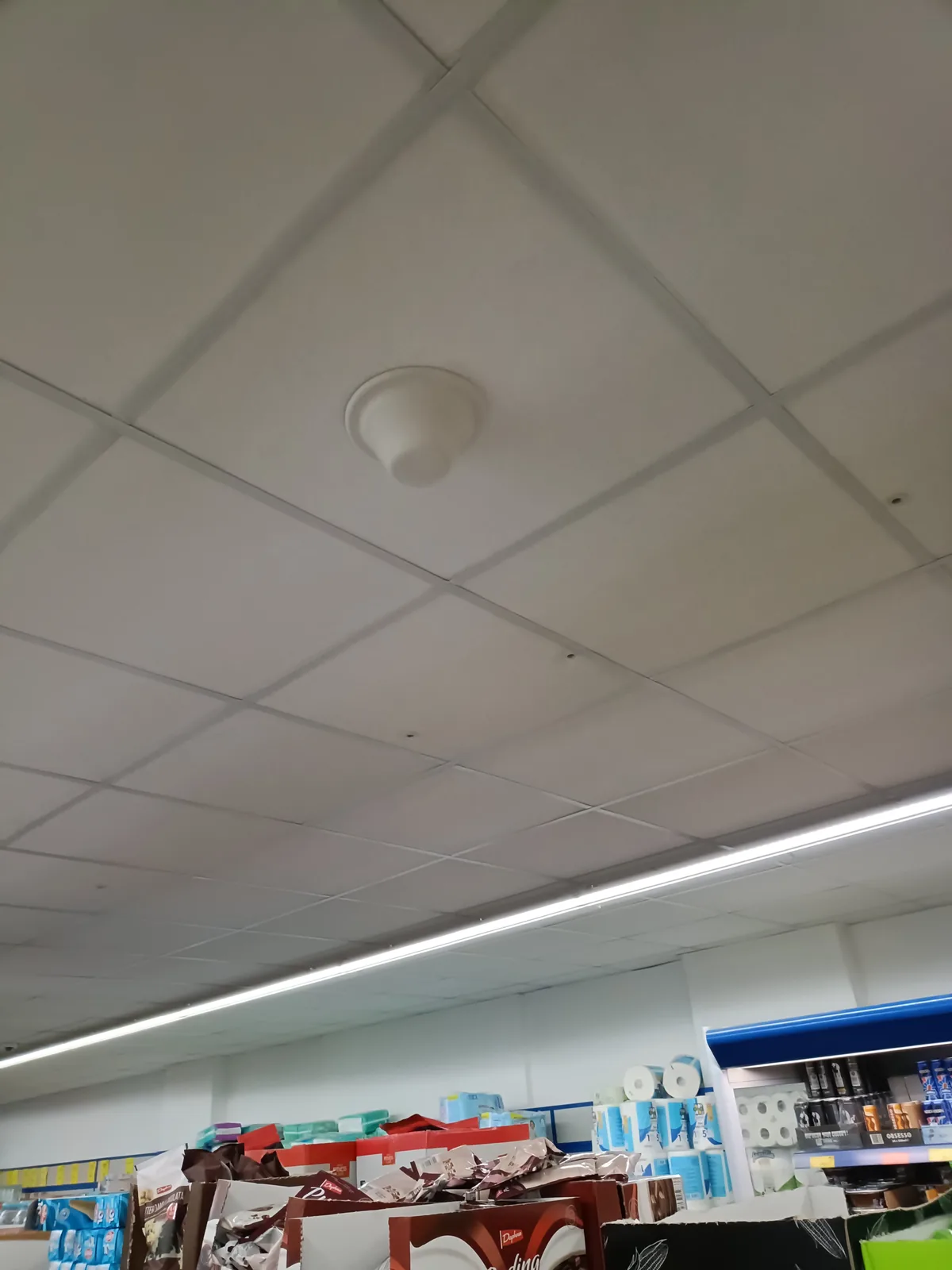

Büyüt ↗MağazaBİM Mağazacılık
Mağaza içindeki kapsama için 6 dBi Omni anten merkezî noktaya yerleştirildi.
- Cihaz
- GSG-950
- Dış anten
- 1 adet 8 dBi panel cephe anten
- İç anten
- 1 adet 6 dBi Omni (mantar) anten
- Kablo
- 30 m LMR 240, 50 Ω
- Konnektör
- RF konnektör
- Splitter
- Kullanılmadı
Büyüt ↗Şarj sahası / OtoparkTogg Trugo
Kapalı otopark ve şarj sahasında iki noktadan dengeli iç dağıtım planlandı.
- Cihaz
- GSG-900
- Dış anten
- 1 adet 13 dBi periyodik anten
- İç anten
- 2 adet 6 dBi Omni (mantar) anten
- Kablo
- 50 m LMR 240, 50 Ω
- Konnektör
- RF konnektör
- Splitter
- 1 adet 2 yollu RF splitter

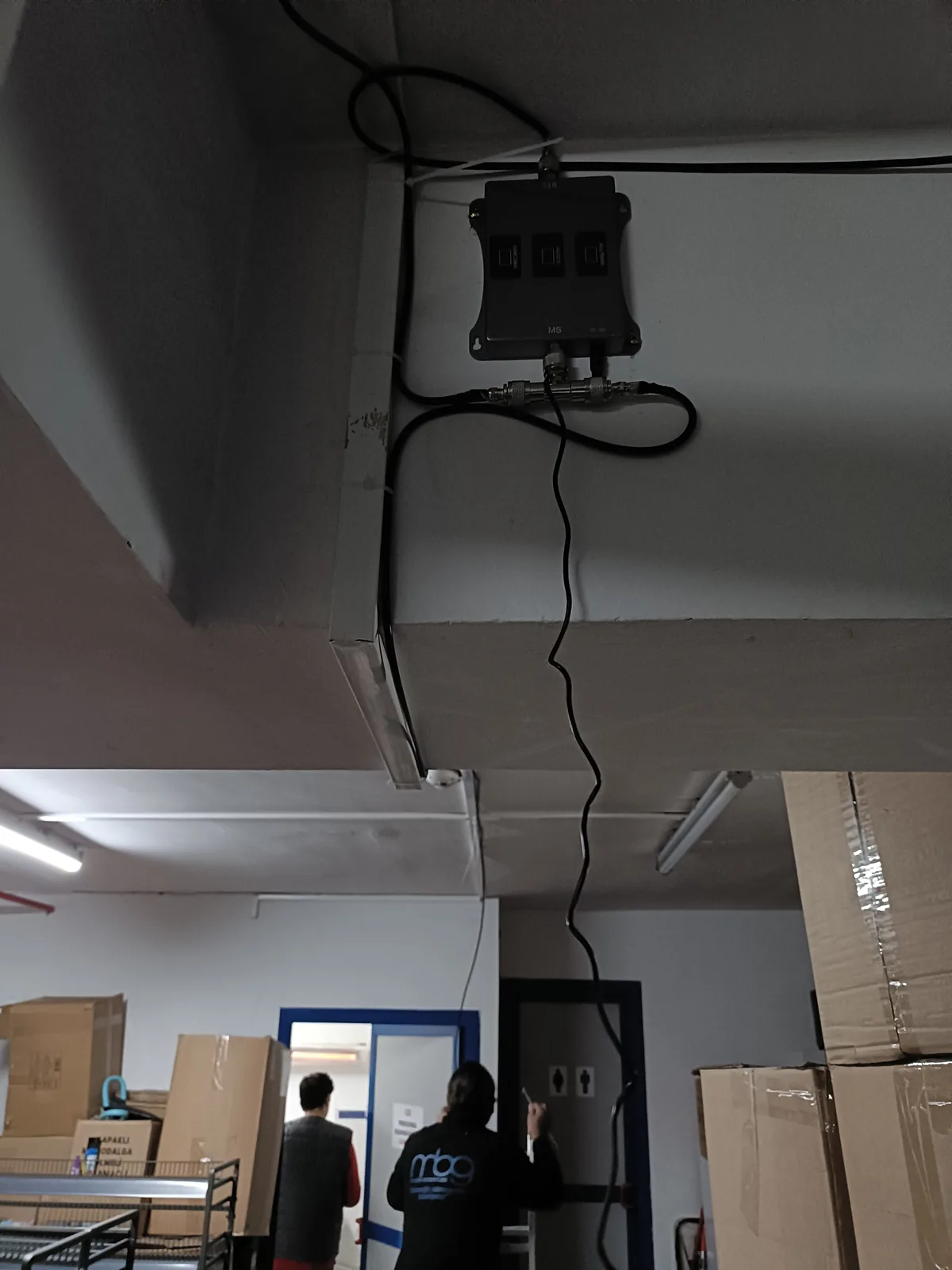

Büyüt ↗Mağaza / DepoA101 Mağaza Depo
150 m² depo yapısı, kablo rotası ve ihtiyaç duyulan frekanslar birlikte değerlendirildi.
- Cihaz
- GSG-800
- Dış anten
- 1 adet 13 dBi periyodik anten
- İç anten
- 1 adet 6 dBi Omni (mantar) anten
- Kablo
- 30 m, 50 Ω telsiz kablosu
- Konnektör
- RF konnektör
- Splitter
- Kullanılmadı
Büyüt ↗Büyük depoİkitelli 5.000 m² Depo
On raf koridoru için 8 dBi panel antenler yatay konumlandırıldı; metal gölgelenmesine göre dağıtım yapıldı.
- Cihaz
- 2 adet GSG-900 Plus
- Dış anten
- 2 adet 20 dBi uzun menzilli periyodik anten
- İç anten
- 10 adet 8 dBi yatay panel anten
- Kablo
- 100 m LMR 400, 50 Ω
- Konnektör
- Ericsson RF konnektör
- Splitter
- 2 adet Wilkinson 4 yollu + 2 adet 2 yollu RF splitter

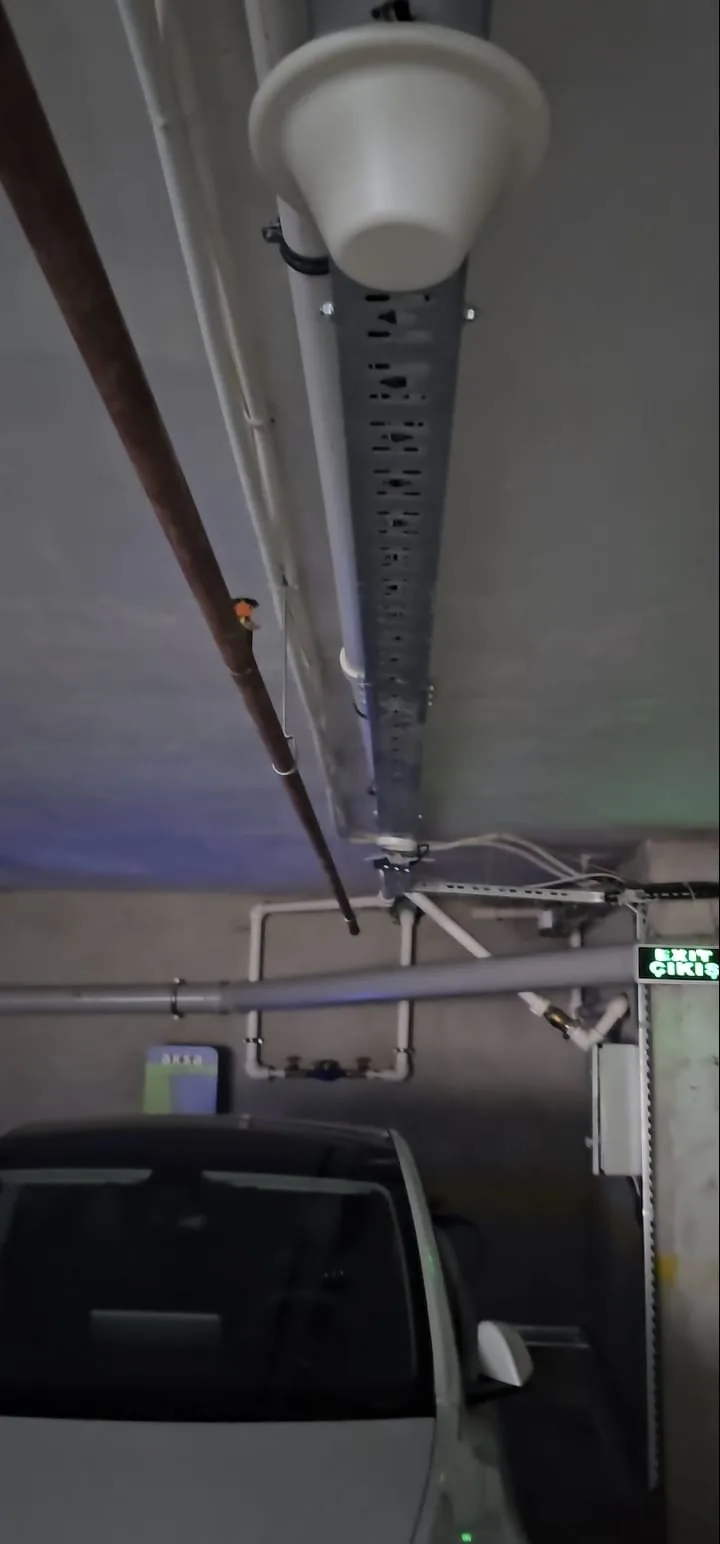

Büyüt ↗Şarj sahası / OtoparkAksa Şarj — Göktürk Garajı
Garaj şarj alanında tek iç antenli, sahaya uygun kompakt sistem uygulandı.
- Cihaz
- GSG-500
- Dış anten
- 1 adet 13 dBi periyodik anten
- İç anten
- 1 adet 6 dBi Omni (mantar) anten
- Kablo
- 30 m LMR 240, 50 Ω
- Konnektör
- RF konnektör
- Splitter
- Kullanılmadı

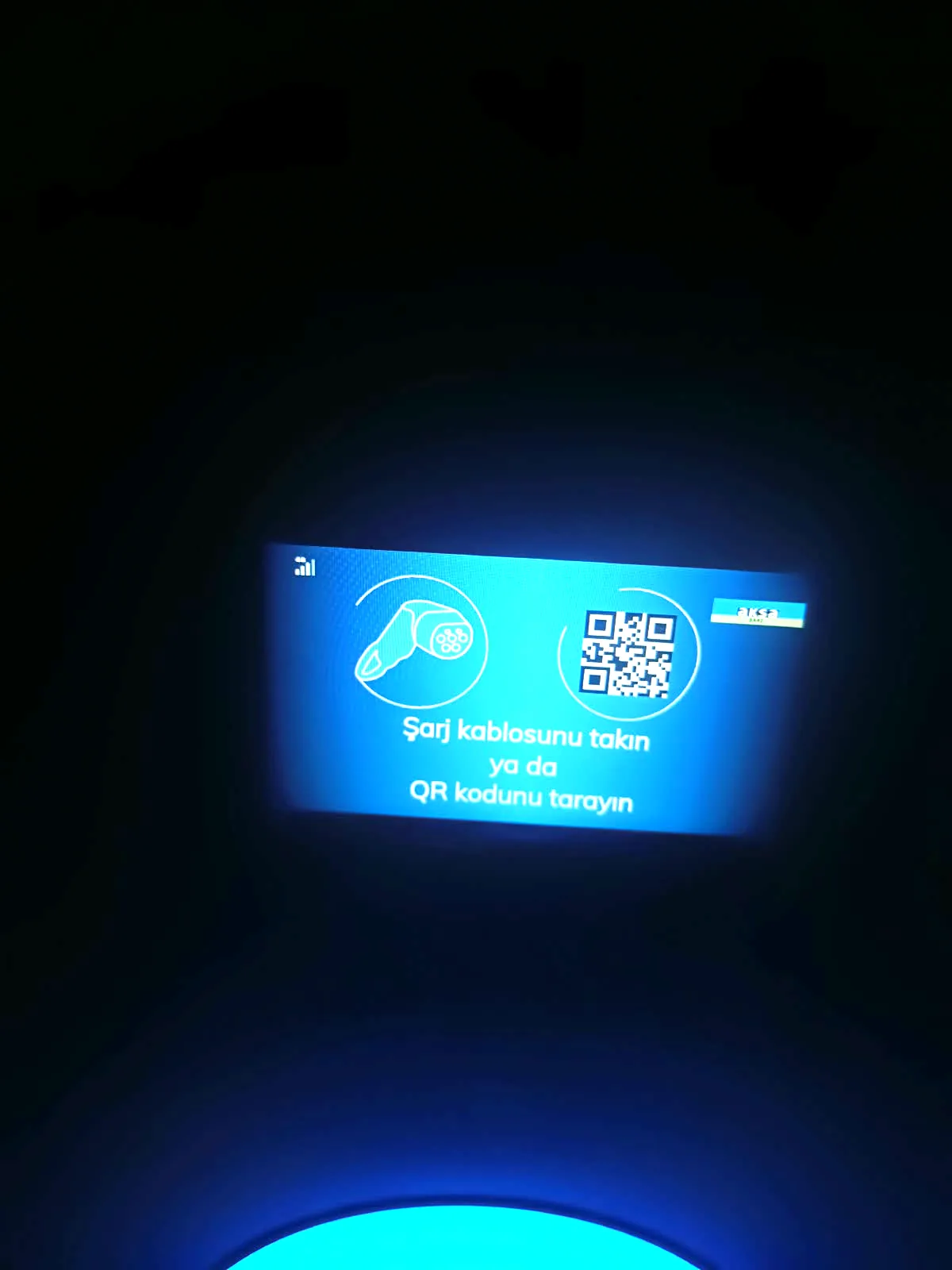

Büyüt ↗Şarj sahası / OtoparkAksa Şarj — Eyüp
Sahada ihtiyaç duyulan bant için tek antenli GSG sistemi planlandı.
- Cihaz
- GSG-700
- Dış anten
- 1 adet 13 dBi periyodik anten
- İç anten
- 1 adet 6 dBi Omni (mantar) anten
- Kablo
- 60 m LMR 240, 50 Ω
- Konnektör
- RF konnektör
- Splitter
- Kullanılmadı
Büyüt ↗Fabrika / OfisEsenyurt Fabrika Ofis
300 m² alanda çatı seviyesindeki kullanılabilir sinyal yönü belirlenerek periyodik dış anten kullanıldı.
- Cihaz
- GSG-550 1.5W Smart
- Dış anten
- 1 adet 13 dBi periyodik anten
- İç anten
- 1 adet iç anten
- Kablo
- 50 m, 50 Ω telsiz kablosu
- Konnektör
- RF konnektör
- Splitter
- Kullanılmadı

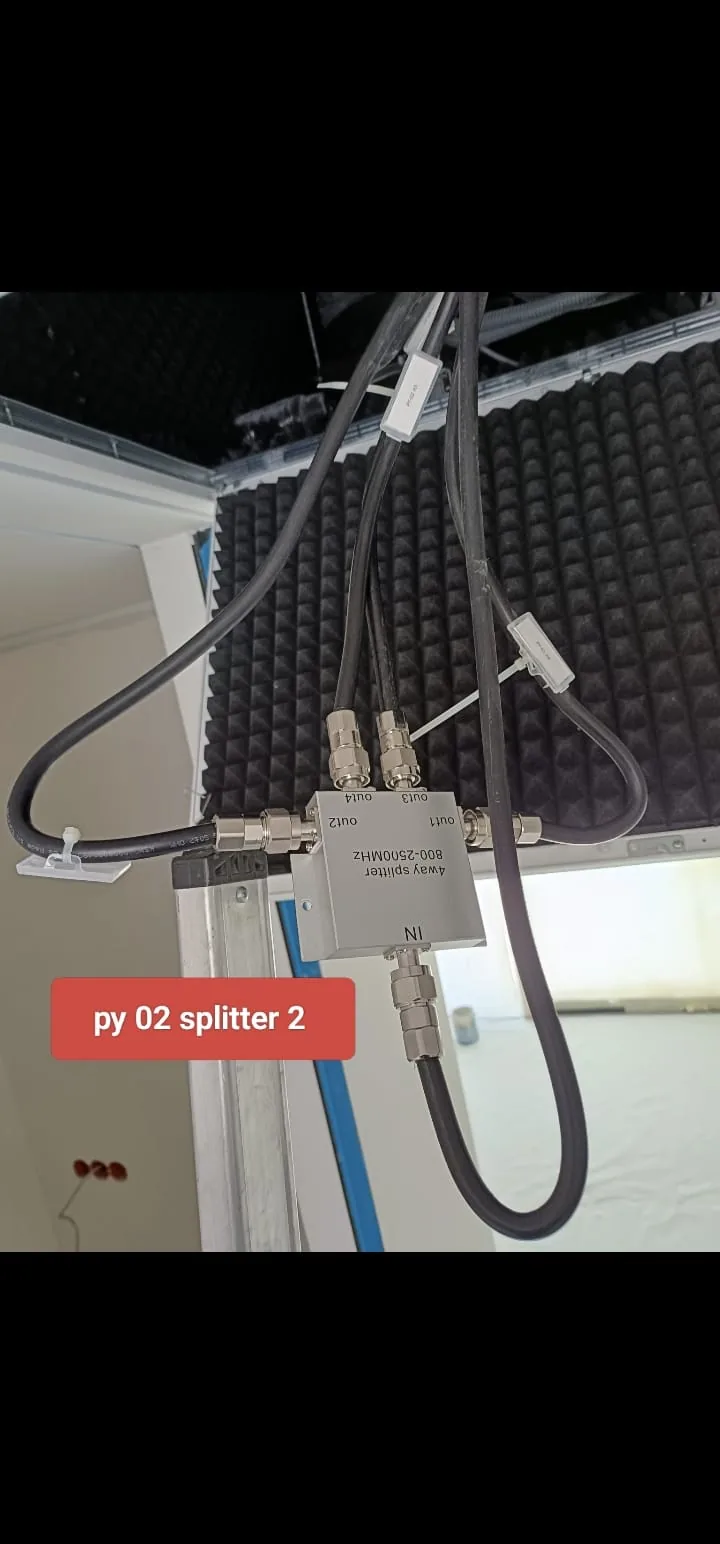

Büyüt ↗VillaBodrum Villa
İki kata dağıtılan on anten için kablo ve Wilkinson splitter kayıpları birlikte hesaplandı.
- Cihaz
- 2 adet GSG-900 Plus
- Dış anten
- 1 adet 20 dBi uzun menzilli periyodik anten
- İç anten
- 10 adet 6 dBi Omni (mantar) anten
- Kablo
- 100 m LMR 400, 50 Ω
- Konnektör
- Ericsson RF konnektör
- Splitter
- Wilkinson RF splitter sistemi

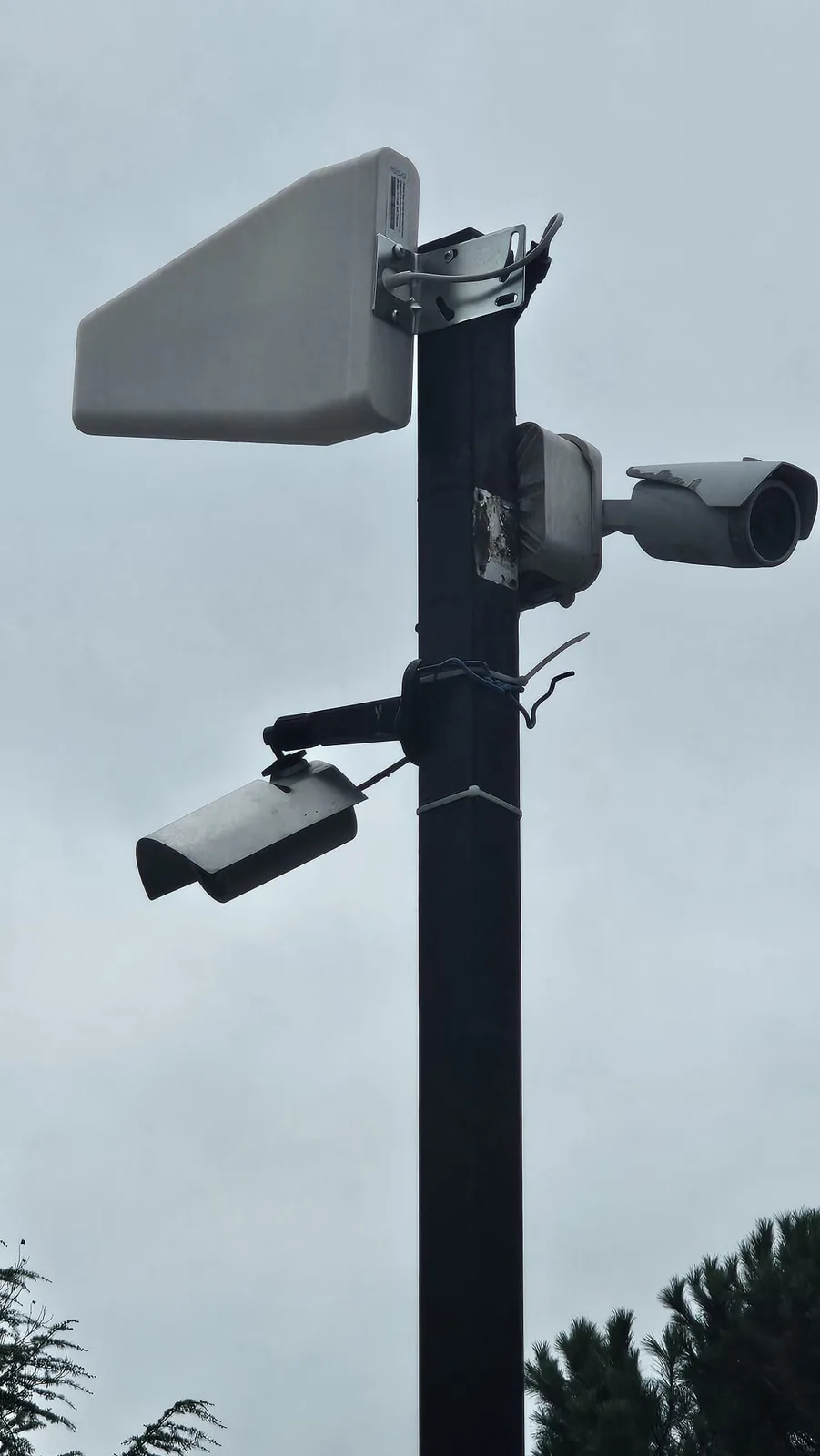

Büyüt ↗VillaGöktürk Villa
Periyodik dış anten, ölçülen kullanılabilir sinyal yönüne çevrilerek iç sisteme bağlandı.
- Cihaz
- GSG-900
- Dış anten
- 1 adet 13 dBi periyodik anten
- İç anten
- 1 adet 6 dBi Omni (mantar) anten
- Kablo
- 30 m LMR 240, 50 Ω
- Konnektör
- RF konnektör
- Splitter
- Kullanılmadı

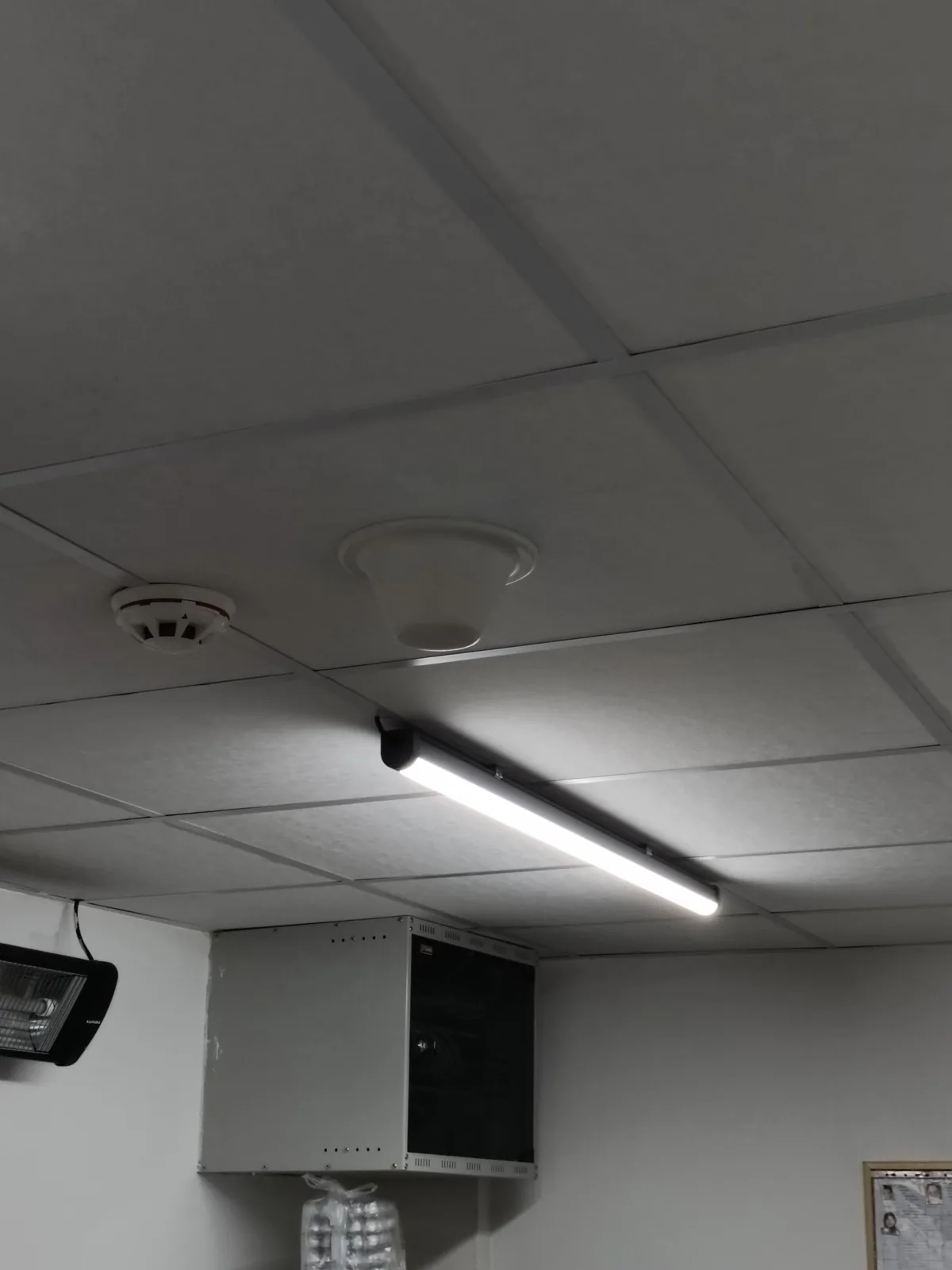

Büyüt ↗OfisAtaşehir Ofis
Asma tavanlı çalışma alanında iki Omni anten merkezî noktalara yerleştirildi.
- Cihaz
- GSG-750
- Dış anten
- 1 adet 13 dBi periyodik anten
- İç anten
- 2 adet 6 dBi Omni (mantar) anten
- Kablo
- 50 m LMR 240, 50 Ω
- Konnektör
- RF konnektör
- Splitter
- 1 adet 2 yollu RF splitter
Fotoğrafa tıklayarak kurulum görselini kesilmeden, büyük boyutta inceleyebilirsiniz.
Cihaz değil, çalışan sistem
Doğru kurulum neden fark yaratır?
Ölçümsüz alınan bir cihaz frekans, kazanç veya anten yerleşimi bakımından sahaya uymayabilir. Biz yalnızca kutu teslim etmiyor; sistemin parçalarını birlikte değerlendiriyoruz.
Sık sorulanlar
Proje öncesi merak edilenler
GSM sinyal güçlendirici yalnızca metrekareye göre seçilir mi?
Hayır. Alan büyüklüğünün yanında operatör, frekans, dış sinyal seviyesi, kablo mesafesi, duvar ve metal yoğunluğu birlikte değerlendirilmelidir.
Neden bazı projelerde LMR 240, bazılarında LMR 400 kullanılıyor?
Kablo uzadıkça sinyal kaybı artar. LMR 400, uzun mesafelerde daha düşük kayıp sağladığı için projenin hat uzunluğuna ve güç bütçesine göre tercih edilir.
Çok anten bağlamak her zaman daha iyi midir?
Hayır. Her splitter ve kablo hattı kayıp oluşturur. Anten sayısı; cihazın çıkış gücü, alanın geometrisi ve hesaplanan dağıtım bütçesine göre belirlenir.
Her frekans bandını güçlendirmek gerekir mi?
Hayır. Amaç tüm bantları taşımak değil, sahada ihtiyaç duyulan operatör ve hizmet için kullanılabilir bantları kontrollü biçimde içeri dağıtmaktır.
Alanınıza uygun sistemi birlikte planlayalım
Konum, yaklaşık metrekare, kat sayısı ve operatör bilgisini paylaşın; ön değerlendirmeyi ölçüm verileriyle yapalım.
